选择支撑形式和绘制总体布局应有序进行
作者:Fendou 来源 浏览 发布时间 12/08/16
-、选择支承形式
包装机的支承件有底座、箱体、立往、横梁等。支撑件的作用是使各有关零部件正确定位并保持其相对工作位置。对支承件有以下几项要求。
1、足够的刚度,支承件在承受最大载荷时的变形不超过允许值。
2、足够的抗振性,使机器能稳定可靠地工作。
3、重量适中,力求节省材料,容易嫩运。
④便于零部件的装配调试、操作保养和机器的吊运安装。
5、外形美观,给人以协调、匀称、稳定、安全的感觉。

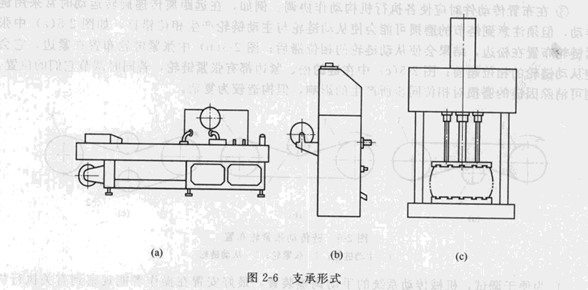

常用的支承形式有:一”形支承,如图2一6‘(a)所示,适用于卧式工业路线;“1”形支撑,如图2-6(b)所示,适用于立式工艺路线。“口”形支承,如图2-6(c)所示.适用于工作载荷很大的场合。
包装机一般旅自重安放在地基上。有的为了移动方便,在底座上菠有3-4个滚轮.并附有可洲式支脚。
二、绘制总体布局
总体布局图要求表示出包装机各部件的相对位置关系和所占空间大小。在总体布局图上,应将总体布局的结果表示清楚,并标注出机器的主要外脚尺寸和各部件间的联系尺寸。
图为一褚果襄包机的总体布局简图。
